新式大流量管道电动打压泵变频变流量控制系统

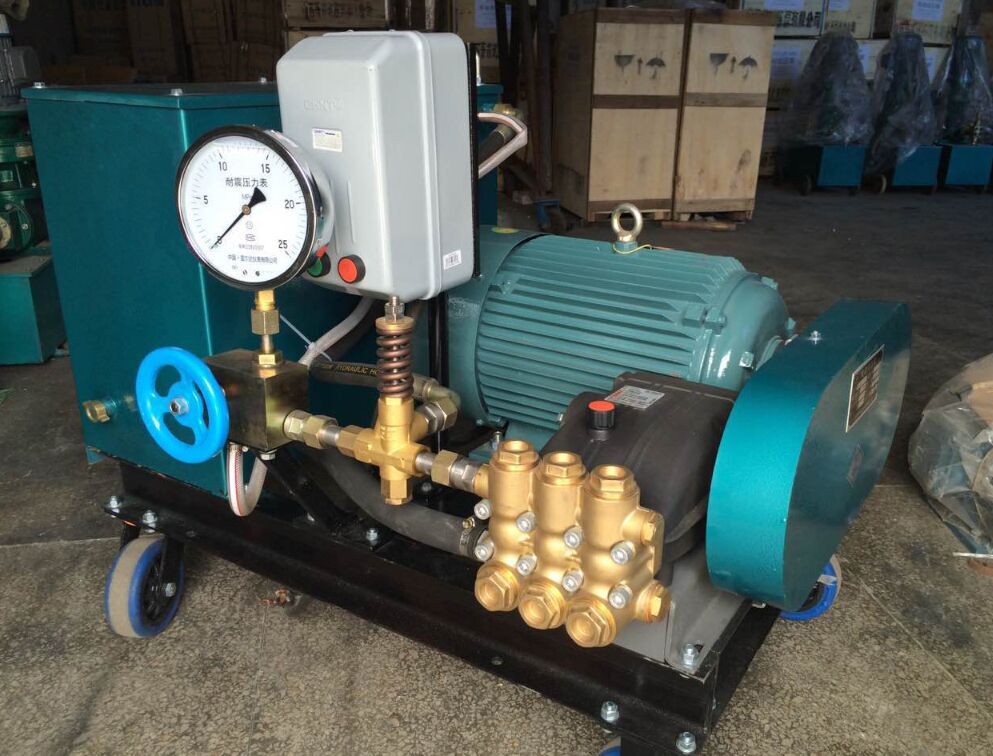

试压泵部份型号: 3DY5000/10MPa电动打压泵；

技术参数：额定压力10MPa，额定流量5000L/h；

试压泵电机：15KW普通电机；

试压泵控制系统：带本地手动启停控制功能和变频变流量远程控制启停功能。

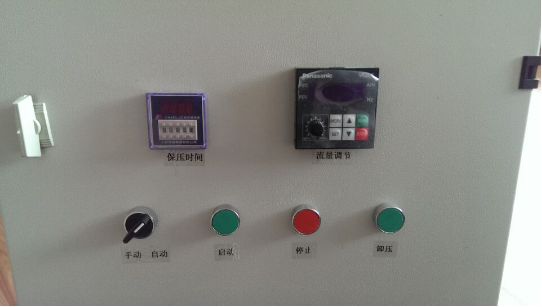

变频变流量控制系统：松下15KW变频器及电控系统一套。

出口连接端：M27X1.5工作接头，连接一根两头为M27X1.5的内螺纹高压胶管。

试压泵出口单向阀：厂家标配。

手动卸荷阀：厂家标配；

安全保护阀：厂家标配；

电接点压力表：1.6级16MPa；

高压胶管：5米；

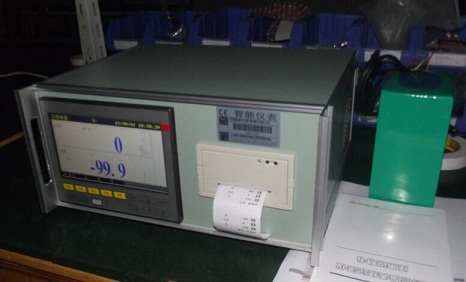

    该电动打压泵在使用前，只需在电接点压力表上设定上下限压力值，在数显时间继电器上设置好保压时间，然后按遥控或手动按钮启动试压泵，这期间可以随意扭动变频器旋钮改变电机转速调节试压泵流量及升压速度（专门针对用户被测管道大小不均或者怕升压速度过快），当压力达到事先设定的上限目标值时，打压泵会自动停机进入保压状态，（这时可通过试压泵专用数显曲线记录仪或计算机采集软件实时观察压力变化状态，打印曲线报表。）当保压时间到手动打开试压泵泄压阀卸除压力（也可通过高压电磁远程卸荷阀自动启动卸荷压力，选择性功能不在报价之列）试压完毕。
